Регулятор холостого хода: надежная работа двигателя на любых режимах
30.09.2022
Регулятор холостого хода: надежная работа двигателя на любых режимах
Основу управления инжекторным мотором составляет дроссельный узел, регулирующий поступление воздуха в цилиндры. На холостом ходу функция подачи воздуха переходит к другому узлу — регулятору холостого хода. О регуляторах, их типах, конструкции и работе, а также об их выборе и замене читайте в статье.
Что такое регулятор холостого хода? Регулятор холостого хода (РХХ, регулятор дополнительного воздуха, датчик холостого хода, ДХХ) — регулирующий механизм системы питания инжекторных двигателей; электромеханическое устройство на основе шагового электродвигателя, обеспечивающее дозированную подачу воздуха в ресивер мотора в обход закрытой дроссельной заслонки.
В ДВС с системой впрыска топлива (инжекторах) регулировка оборотов осуществляется подачей необходимого объема воздуха в камеры сгорания (а точнее — в ресивер) через дроссельный узел, в котором располагается управляемая педалью газа дроссельная заслонка. Однако в такой конструкции встает проблема холостого хода — при не нажатой педали дроссельная заслонка полностью закрыта и воздух к камерам сгорания не поступает. Для решения этой проблемы в дроссельный узел вводится специальный механизм, обеспечивающий подачу воздуха при перекрытой заслонке — регулятор холостого хода.
Дроссельный узел и место РХХ в нем РХХ выполняет несколько функций:
Подача воздуха, необходимого для запуска и прогрева силового агрегата;
Регулировка и стабилизация минимальных оборотов двигателя (холостого хода);
Демпфирование потока воздуха на переходных режимах — при резком открытии и закрытии дроссельной заслонки;
Корректировка работы мотора на различных режимах.
Регулятор холостого хода, монтируемый на корпусе дроссельного узла, обеспечивает нормальную работу двигателя на холостых оборотах и на режимах частичной нагрузки. Выход из строя этой детали нарушает функционирование мотора или полностью выводит его из строя. При обнаружении неисправности РХХ следует как можно скорее заменить, но прежде, чем покупать новую деталь, необходимо разобраться в конструкции и работе этого узла.
Типы, конструкция и принцип действия РХХ Все регуляторы холостого хода состоят из трех основных узлов: шагового электрического двигателя, клапанного узла и привода клапана. РХХ монтируется в специальном канале (обходном, байпасном), расположенном в обход дроссельной заслонки, а его клапанный узел управляет проходом этого канала (регулирует его диаметр от полного закрытия до полного открытия) — именно так и осуществляется регулировка подачи воздуха в ресивер и далее в цилиндры.
Регулятор холостого хода с прямым приводом штока клапана
Конструктивно РХХ могут существенно отличаться, сегодня используется три типа данных устройств:
Аксиальные (осевые) с клапаном конической формы и с прямым приводом;
Радиальные (Г-образные) с клапаном конической или Т-образной формы с приводом через червячную передачу;
С секторным клапаном (поворотной заслонкой), имеющим прямой привод.

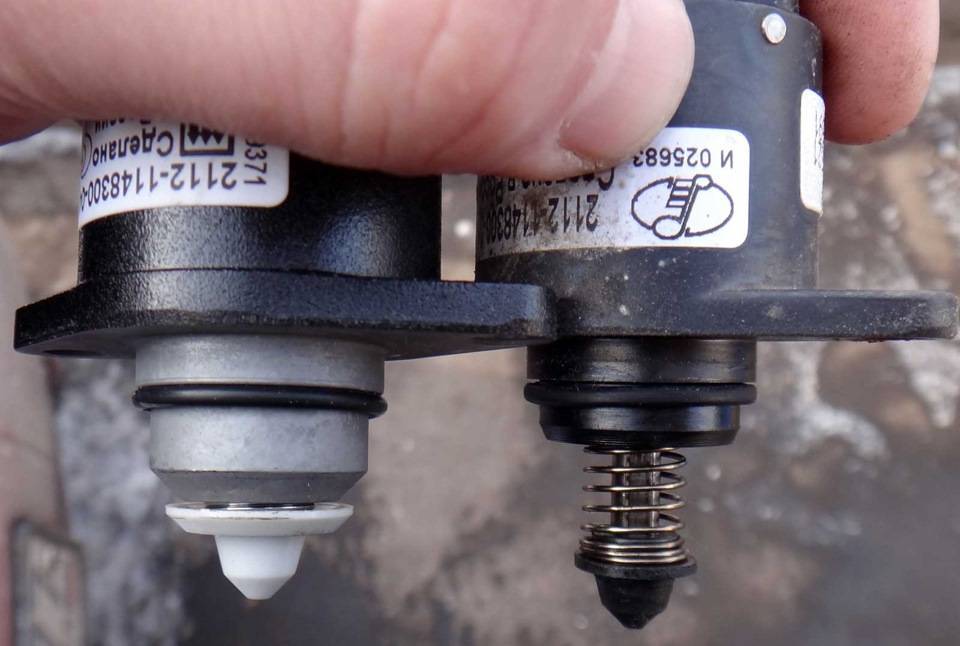

Аксиальные РХХ с коническим клапаном находят самое широкое применение на легковых автомобилях с двигателями небольшого объема (до 2 литров). Основу конструкции составляет шаговый электродвигатель, вдоль оси ротора которого нарезана резьба — в эту резьбу ввинчен ходовой винт, выступающий в роли штока, и несущий на себе конусный клапан. Ходовой винт с ротором составляют привод клапана — при вращении ротора шток вместе с клапаном выдвигается или втягивается. Вся эта конструкция заключена в пластиковый или металлический корпус с фланцем для монтажа на дроссельный узел (монтаж может выполняться винтами или болтами, но часто используется установка на лак — регулятор просто приклеивается к корпусу дроссельного узла с помощью специального лака). На задней части корпуса расположен стандартный электрический разъем для подключения к электронному блоку управления двигателем (ЭБУ) и подачи питания.
Радиальные (Г-образные) РХХ имеют примерно то же применение, но могут работать с более мощными двигателями. Их основу также составляет шаговый электродвигатель, однако на оси его ротора (якоря) располагается червяк, который вместе с ответной шестерней поворачивает поток крутящего момента на 90 градусов. С шестерней соединен привод штока, обеспечивающий выдвижение или втягивание клапана. Вся эта конструкция расположена в Г-образном корпусе с монтажными элементами и стандартным электрическим разъемом для подключения к ЭБУ.
РХХ с секторным клапаном (заслонкой) используются на двигателях относительно большого объема легковых автомобилей, внедорожников и коммерческих грузовиков. Основу устройства составляет шаговый электродвигатель с неподвижным якорем, вокруг которого может вращаться статор с постоянными магнитами. Статор выполнен в виде стакана, он установлен в подшипнике и непосредственно соединен с секторной заслонкой — пластиной, которая перекрывает окно между входным и выходным патрубками. РХХ такой конструкции выполнен в одном корпусе с патрубками, которые посредством шлангов присоединены к дроссельному узлу и ресиверу. Также на корпусе расположен стандартный электрический разъем.
